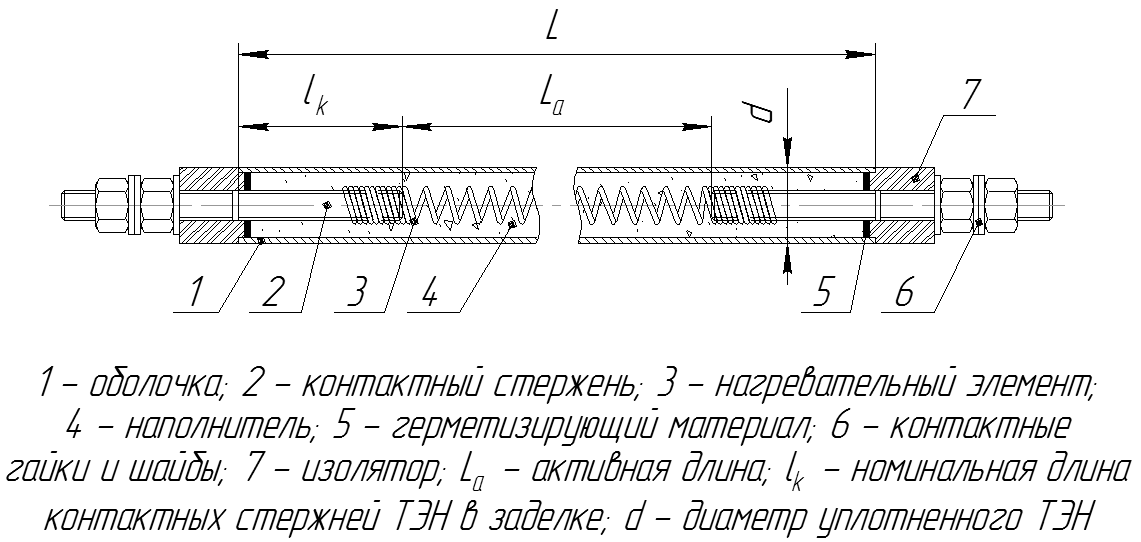

Трубчатый электронагреватель (рис.1) состоит из тонкостенной металлической оболочки (1), выполненной из трубы соответствующего диаметра, внутри которой размещен нагревательный элемент (3) из проволоки с высоким омическим сопротивлением. Концы нагревательного элемента соединены с контактными стержнями (2), снабженными с внешней стороны контактными устройствами (6). Между торцом трубы и контактным устройством установлен керамический изолятор (7). Свободное пространство внутри оболочки заполнено уплотненным наполнителем (4), обладающим высокими диэлектрическими свойствами и имеющим значительный коэффициент теплопроводности. В качестве наполнителя применяется периклаз (кристаллическая окись магния – MgO), соответствующий требованиям ГОСТ 13236–83. Торцы электронагревателя заполняются влагозащитным термостойким герметиком (5), предотвращающим проникновение атмосферной влаги, которая снижает электроизоляционные свойства наполнителя ТЭНа в процессе его хранения и эксплуатации. Оболочки ТЭНа изготавливаются из нержавеющей стали, углеродистой стали, латуни, меди, титана.
